PSA制氮机的安装调试步骤

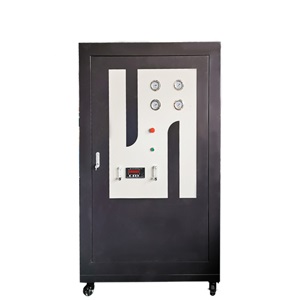

PSA（Pressure Swing Adsorption，变压吸附）制氮机是一种基于分子筛对氮气和氧气的吸附选择性差异，通过压力变化实现气体分离，从而制取高纯度氮气的设备。其安装调试过程对于设备的稳定运行和制氮效果至关重要，以下是PSA制氮机安装调试的一般步骤。

一、安装准备

1、场地选择

（1）空间要求：选择一个宽敞、干燥、通风良好的场地，确保有足够的空间进行设备的安装、操作和日常维护。同时，要考虑到设备的进气和排气通道，保证空气能够顺畅地进入制氮机，制取的氮气能够顺利排出。

（2）环境条件：避免将设备安装在高温、潮湿、有腐蚀性气体或强电磁干扰的环境中。高温可能会影响设备的性能和寿命，潮湿环境容易导致设备生锈和电气故障，腐蚀性气体会损坏设备的部件，强电磁干扰可能影响设备的控制系统正常运行。

（3）基础要求：根据设备的重量和尺寸，建造坚固、平整的基础。基础应具有足够的承载能力，以防止设备在运行过程中产生振动和下沉。

2、设备检查

（1）外观检查：仔细检查制氮机及其附属设备的外观，查看是否有明显的损坏、变形或划痕。检查设备的包装是否完好，如有破损应及时与供应商联系。

（2）零部件清点：对照设备的装箱清单，清点所有的零部件和附件，确保数量齐全、规格相符。如有缺失或损坏的零部件，应及时与供应商沟通补发或更换。

（3）文件资料检查：检查设备的技术文件、操作手册、维护指南等资料是否齐全。这些资料将在设备的安装、调试、操作和维护过程中提供重要的指导。

二、设备安装

1、主体设备就位

（1）使用合适的起重设备（如叉车、吊车等）将PSA制氮机主体设备缓慢、平稳地吊运至预先准备好的基础上。在吊运过程中，要注意避免设备碰撞和倾斜，确保设备安全就位。

（2）调整设备的水平度，使用水平仪在设备的多个关键部位进行测量，通过调整设备底部的垫铁，使设备的水平度达到要求。一般来说，设备的水平度偏差应控制在一定范围内（具体范围可参考设备说明书），以保证设备的正常运行和性能稳定。

2、附属设备安装

（1）空气压缩机安装：空气压缩机是PSA制氮机的重要附属设备，为制氮机提供压缩空气。将空气压缩机安装在合适的位置，确保其与制氮机之间的连接管道短而直，减少压力损失。安装时要注意空气压缩机的进气和排气方向，以及冷却水的进出口方向（如果是水冷式空气压缩机）。

（2）储气罐安装：储气罐用于储存压缩空气，稳定压缩空气的压力和流量。将储气罐安装在平稳的基础上，确保其与空气压缩机和制氮机之间的连接管道密封良好。储气罐应按照规定进行定期检验和维护，确保其安全运行。

（3）过滤器安装：在空气压缩机和制氮机之间安装多级过滤器，用于去除压缩空气中的油、水、灰尘等杂质，保证进入制氮机的空气质量。过滤器的安装顺序应按照空气流动的方向依次为粗过滤器、精过滤器、活性炭过滤器等。安装时要注意过滤器的进出口方向，确保连接正确。

（4）管道连接：使用合适的管道（如不锈钢管、碳钢管等）将制氮机主体设备、空气压缩机、储气罐、过滤器等附属设备连接起来。管道连接应采用焊接、法兰连接或卡套连接等方式，确保连接牢固、密封良好。在连接管道时，要注意管道的坡度和走向，避免出现积水或气阻现象。

3、电气连接

（1）电源接入：根据设备的电气要求，将电源线连接到制氮机的配电箱上。在连接电源线时，要确保电源电压、频率与设备的要求相符，并且接地良好，以保证设备的安全运行。

（2）控制线路连接：将制氮机的控制线路（如传感器线路、控制信号线路等）按照设备说明书的要求进行连接。连接时要注意线路的标识和颜色，确保连接正确无误。

三、调试前检查

1、机械检查

（1）检查所有设备的安装是否牢固，管道连接是否密封良好，有无松动、泄漏等现象。

（2）检查设备的转动部件（如空气压缩机的皮带、风扇等）是否灵活，有无卡滞现象。

（3）检查设备的润滑情况，确保各润滑点有足够的润滑油。

2、电气检查

（1）检查电气设备的接线是否正确，有无短路、断路等现象。

（2）使用万用表等工具测量电源电压和频率，确保其符合设备的要求。

（3）检查设备的接地电阻是否符合要求，一般应不大于规定值（具体值可参考相关标准）。

3、气路检查

（1）缓慢打开空气压缩机的进气阀门，向制氮机系统充入压缩空气。检查管道和设备是否有泄漏现象，可使用肥皂水涂抹在连接部位进行检测。

（2）检查各个阀门的状态是否正确，确保空气能够按照规定的流程进入制氮机进行分离。

四、设备调试

1、空载调试

（1）启动空气压缩机，使其在空载状态下运行一段时间（一般为30分钟左右），观察空气压缩机的运行情况，检查其排气压力、温度等参数是否正常。

（2）逐步打开制氮机的进气阀门，使压缩空气进入制氮机。同时，观察制氮机的各个压力表、流量计等仪表的显示是否正常，检查设备的运行是否有异常声音或振动。

（3）在空载运行过程中，对制氮机的控制系统进行调试，检查各个传感器、控制器的工作是否正常，确保设备能够按照设定的程序自动运行。

2、负载调试

（1）当空载调试正常后，逐渐增加制氮机的负载，使其达到额定产气量。在负载运行过程中，密切观察设备的各项参数，如氮气纯度、产气量、压力等，确保其符合设计要求。

（2）根据实际运行情况，对制氮机的工艺参数进行调整和优化，如吸附时间、解吸压力等，以提高制氮机的制氮效率和氮气纯度。

（3）连续运行制氮机一段时间（一般为24 - 48小时），进行稳定性测试。在测试过程中，定期检查设备的运行参数和性能指标，记录相关数据，以便对设备的运行情况进行分析和评估。

五、调试后验收

1、性能验收

（1）按照设备的技术要求和合同规定，对制氮机的性能指标进行验收，如氮气纯度、产气量、露点等。使用专业的检测仪器对制氮机输出的氮气进行检测，确保各项指标达到要求。

（2）检查制氮机的运行稳定性，观察设备在连续运行过程中是否出现故障或异常情况。如设备运行正常，各项性能指标符合要求，则可认为设备调试合格。

2、资料移交

（1）供应商应向用户移交设备的安装调试记录、操作手册、维护指南、质量检验报告等技术资料，以便用户对设备进行日常操作和维护管理。

（2）用户应对接收的技术资料进行妥善保管，并组织相关人员进行学习和培训，确保操作人员能够熟练掌握设备的操作和维护技能。

六、结语

通过以上安装调试步骤，可以确保PSA制氮机能够安全、稳定、高效地运行，为用户提供高质量的氮气产品。在设备的安装调试过程中，应严格按照设备说明书和相关标准规范进行操作，如遇到问题应及时与供应商或专业技术人员沟通解决。
